Резервуар вертикальный РВС 100 м³

/f/catalogue/2016/_5860a2bb500152.jpg

РВС-100 - это вертикальный цилиндрический резервуар для наземного хранения как различных нефтепродуктов (нефть, топливо, масла, дизельное топливо, ГСМ), так и для хранения пищевой и технологической воды и других пищевых продуктов.

Важной функцией емкостей является прием и выдача хранимого продукта. Для этого на заводе-изготовителе предусмотрено производство технологического резервуарного оборудования, к которому можно отнести сливо-наливные устройства, патрубки, люки, оборудование для замера уровня хранимой жидкости. (см. соответствующий раздел "Резервуарное оборудование")

Изготовление РВС-100 на Саратовском резервуарном заводе

Саратовский резервуарный завод производит вертикальные стальные резервуары в соответствии с ТУ-5265-002-694784422013 и имеет необходимые Сертификаты соответствия.

Вертикальные резервуары объемом 100 м3 выпускаются на основании ГОСТ 31385-2016. На строительную площадку они поставляются в полной заводской готовности.

В зависимости от хранимого продукта РВС-100 производятся из малоуглеродистой и низколегированной марки стали. Толщина стенки рассчитывается исходя из условий эксплуатации.

Саратовский резервуарный завод производит РВС-100 в соответствии с государственным стандартом СТО-СА-03-002-2009 "Правила проектирования, изготовления и монтажа вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов".

Рекомендуемая комплектация вертикальных цилиндрических резервуаров объемом 100 м3

Характеристики вертикальных емкостей объемом 100 м3

Объем, м3 100
Внутренний диаметр стенки, мм 4730
Высота стенки, мм 6000
Стенка
Кол-во поясов, шт. 4
Толщина верхнего пояса, мм 5
Толщина нижнего пояса, мм 5
Днище
Толщина центральной части, мм 5
Толщина окраек, мм -
Крыша
Толщина настила, мм 4
Масса, кг
Стенка 3638
Днище 757
Крыша 767
Лестница 950
Площадки на крыше 788
Комплектующие конструкции 1162
Люки и патрубки 400
Каркасы и упаковка 1100
Всего 9562

Для получения подробной информации о производимых на Саратовском резервуарном заводе вертикальных резервуаров РВС, звоните нашим специалистам по телефону 8-800-555-9480.

Конструкция вертикальных резервуаров РВС-100

Стенка, крыша и днище производятся из прямоугольных стальных листов. Днище - это плоская конструкция, состоящая из листов стали, сваренных в полотнище требуемого размера (в зависимости от объема). Неотъемлемыми конструктивными элементами являются лестницы и площадки с ограждениями или без, необходимые для осуществления доступа персонала.

По желанию Заказчика может быть предусмотрена система подогрева или охлаждения хранимой жидкости. Она выполняется в виде секционного подогревателя или наружной теплообменной рубашки, к которой циркулирует теплоноситель.

Мы можем предложить изготовление РВС-100 в различных климатических исполнениях: как для эксплуатации в теплом климате, так и в умеренном и холодном.

РВС-100 могут быть:

  • со стационарной/плавающей крышей;
  • с понтоном;
  • одностенные;
  • двустенные (с защитной стенкой).

Наличие плавающей крыши или понтона определяется требованием Заказчика. Они выполняют функцию защиты окружающей среды от испарения вредных веществ с поверхности.

Двустенные вертикальные резервуары производятся для предотвращения утечки хранимой жидкости: в случае аварийных ситуаций, хранимая среда попадает в межстенное пространство, а не в почву.

Для производства используется малоуглеродистые и низколегированные стали. Выбор марки стали зависит от химических свойств хранимого продукта и от температуры эксплуатации. Для хранения высококоррозионных жидкостей (вода, молоко и другие пищевые продукты) применяется нержавеющая сталь.

После производства на поверхность наносятся консервационный грунт и антикоррозионное покрытие, которые способствуют упрощению эксплуатации и увеличению срока службы.

Все этапы проектирования и изготовления вертикальных резервуаров соответствуют государственному стандарту ГОСТ 31385-2016 "Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия".

К эксплуатации емкостей предъявляют следующие требования:

  • максимальная плотность хранимого продукта - 1 т/м3;
  • максимальная рабочая температура - +95ºС;
  • внутреннее избыточное давление - до 2 кПа.

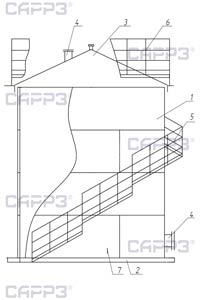

Чертеж РВС-100

Чертеж вертикального стального резервуара РВС-100 м3

Стенка РВС-100

Чертеж стенки вертикального стального резервуара РВС-100 м3

Днище РВС-100

Чертеж днища вертикального стального резервуара РВС-100 м3

Сводную таблицу технических характеристик вертикальных резервуаров РВС Вы можете посмотреть здесь.

Как заказать изготовление РВС-100 м3 на Саратовском резервуарном заводе?

Для расчета стоимости изготовления и доставки резервуара РВС-100 , Вы можете:

  • скачать Опросный лист, заполнить и прислать его нам на электронную почту
  • прислать нам уже готовое Техническое задание, проект КМ и КМД на электронную почту
  • нажать кнопку "Запрос цены", заполнить необходимые графы, и наши менеджеры свяжутся с Вами
  • позвонить по бесплатному телефону 8-800-555-9480

Саратовский резервуарный завод выполняет комплексные услуги по строительству объектов эксплуатации вертикальных резервуаров. Мы предлагаем:

  • выполнение инженерных изысканий на объектах нефтегазовой отрасли, в том числе на особо опасных и технически сложных
  • проектирование, разработку и согласование проекта строительства объектов нефтегазовой и химической промышленности
  • производство вертикальных резервуаров, емкостей, сосудов, аппаратов и других металлоконструкций
  • доставку и монтаж изделий собственного производства в соответствии с проектом привязки

Доставка РВС объемом 100 м3 осуществляется низкорамной площадкой (тралом) грузоподъемностью до 20 тонн с верхней погрузкой или на универсальной ж/д платформе.
